Настенный коллекторный шкаф 'BOX IN-2V' с шаровыми кранами предназначен для контроля потока антифриза в 2 геотермальных петлях.
Шаровые краны помогут заполнить антифризом и удалить воздух из геотермальных петель, а также перекрыть геотермальные петли при необходимости.
С помощью гаечного ключа 13 мм легко поворачивать шток установленных шаровых кранов, регулировать или перекрывать поток антифриза в геотермальных контурах.
В геотермальных коллекторных шкафах 'BOX' применяются краны без заужений потока (так называемые "полнопроходные"), толстостенные, латунные.
Подключение 'BOX IN-2V' к геотермальному тепловому насосу возможно как с правой, так и с левой стороны от теплового насоса. Для доступа к кранам предусмотрены две дверки из нержавеющей стали, расположенные на противоположных лицевых сторонах коллекторного шкафа 'BOX'.
Гидравлические подключения:
- сверху 3 латунные разборные муфты с внутренней резьбой 3/4'' для установки заправочных кранов, воздухоотводчиков, бака уровня, манометра, группы безопасности и подобного;
- сбоку 2 латунные разборные муфты с внешней резьбой 1'' для подключения геотермального теплового насоса;
- снизу 4 полиэтиленовых патрубка Ø40 мм для геотермальных петель.
Самые компактные и удобные в монтаже коллекторные шкафы на рынке!
Размеры корпуса геотермального шкафа 'BOX IN-2V': длинна 243 мм, ширина (глубина) 164 мм, высота 400 мм. Габаритные размеры с патрубками подключений и резьбами: длинна 308 мм, ширина (глубина) 164 мм, высота 517 мм.
Рабочее давление антифриза до 5 атмосфер. Допускается краткосрочное превышение давления до 10 атмосфер.
Рабочие температуры антифриза: от минус 15°С до +50°С.
Гидравлические подключения:
- сверху (размещают заправочные краны, воздухоотводчики, воздухгидроаккумулятор, манометр...) латунные разборные муфтыс внутренней резьбой 3/4'';
- сбоку (шаровые краны, грязевой фильтр, геотермальный тепловой насос...) латунные разборные муфты с внешней резьбой 1'';
- снизу (геотермальные петли) полиэтиленовые патрубки Ø40 мм.
Рекомендуем две типовые гидравлические схемы подключения теплового насоса к геотермальному шкафу `BOX`.
Схема №1 является наиболее компактной, быстрой и дешевой в монтаже. Возможное ограничение в применении схемы №1 - неподходящие размеры или объем имеющихся баков уровня.
Совет по применению Схемы 1 при выполнении работ по заполнению геотермальной системы антифризом:
- Перекройте шаровые краны установленные между коллекторным шкафом `ВОХ` и геотермальным тепловым насосом
- В случае краткосрочного превышения давления антифриза выше установленного на предохранительном клапане, для временной блокировки предохранительного клапана - заблокируйте его верхнюю, пластмассовую крышку
- Важно: после окончания заполнения коллекторов - разблокируйте предохранительный клапан давления
- Откройте шаровые краны установленные между коллекторным шкафом `ВОХ` и тепловым насосом

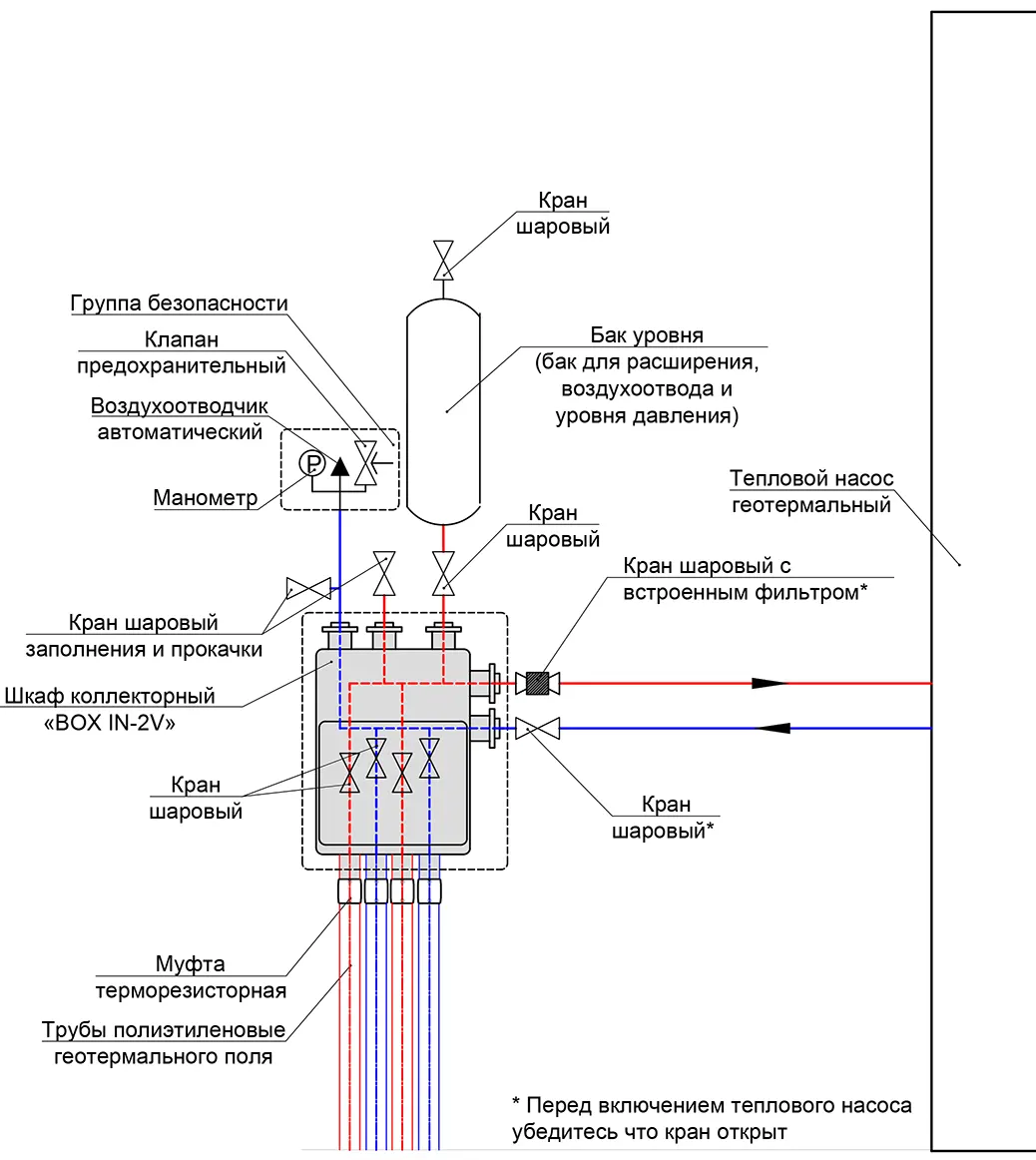

Рекомендованная гидравлическая схема №1 подключения геотермального коллекторного шкафа 'BOX IN-2V':
Схема №2 предохраняет тепловой насос от превышения максимально допустимого давления антифриза. Это относительно частая ошибка малоопытных монтажников, способная повредить геотермальный тепловой насос. Рекомендуем Схему №2 в случае если монтаж, запуск или дальнейшее обслуживание теплового насоса будут производиться начинающими специалистами.

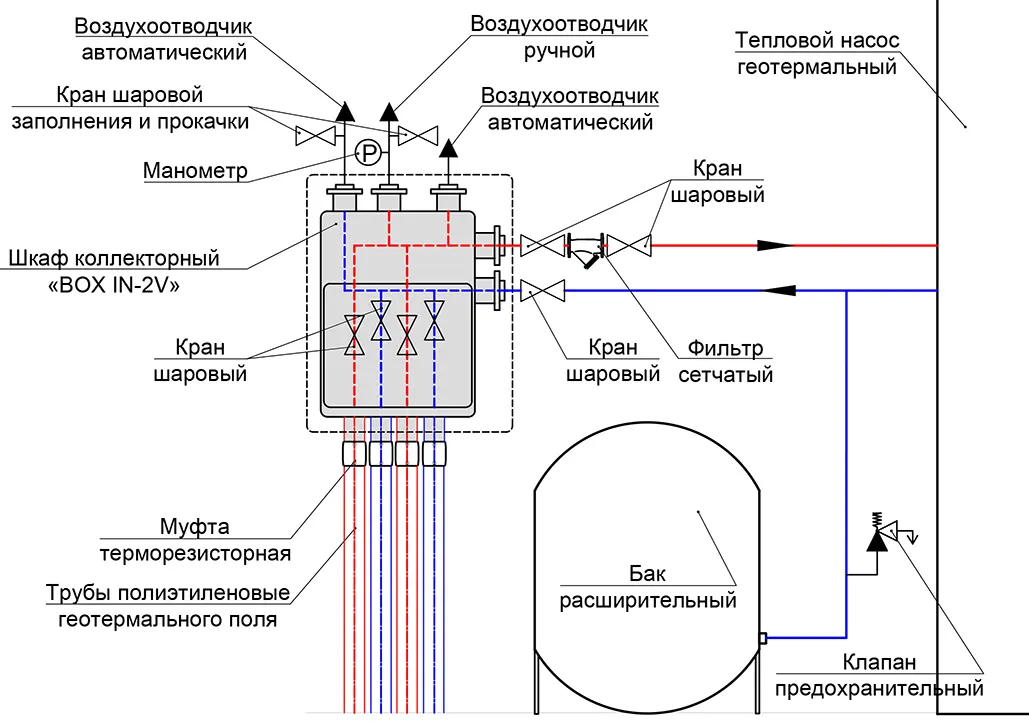

Рекомендованная гидравлическая схема №2 подключения геотермального коллекторного шкафа 'BOX IN-2V':
Пример установки геотермальных труб в гипсокартон, перед отделкой плиткой:
