17630 грн
КОД: BOX3F
В наявності
+380972782789
Отдел продаж
Ви можете повернути новий товар без слідів експлуатації протягом 14 днів після отримання. Повернення оплати - протягом 14 діб після отримання товару Продавцем. Транспортні витрати оплачує Покупець
На пластикові частини гарантія 10 років. На частини з латуні гарантія 2 роки, що є стандартною гарантією для латунних фітінгів - муфт, кранів, засувок, витратомірів тощо

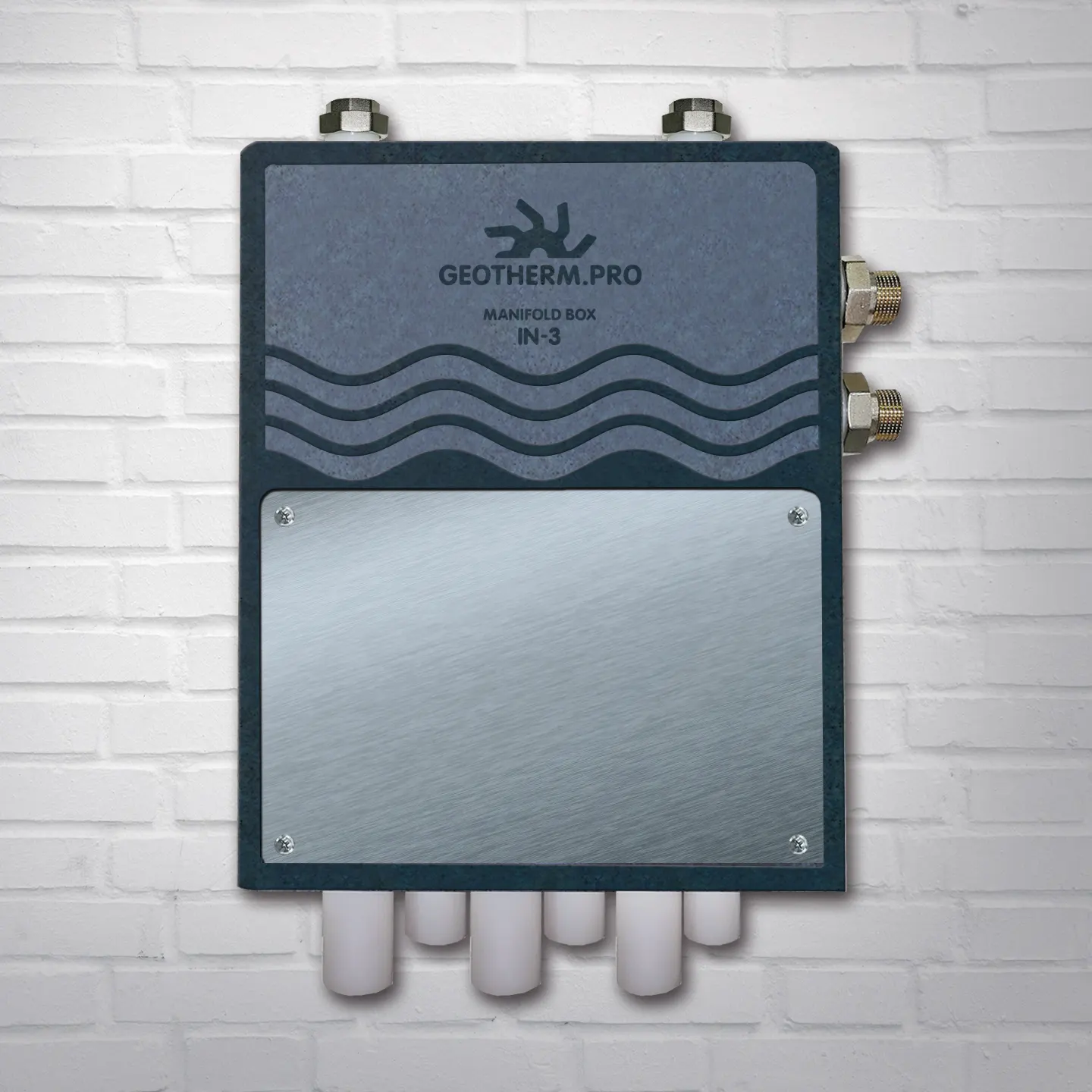

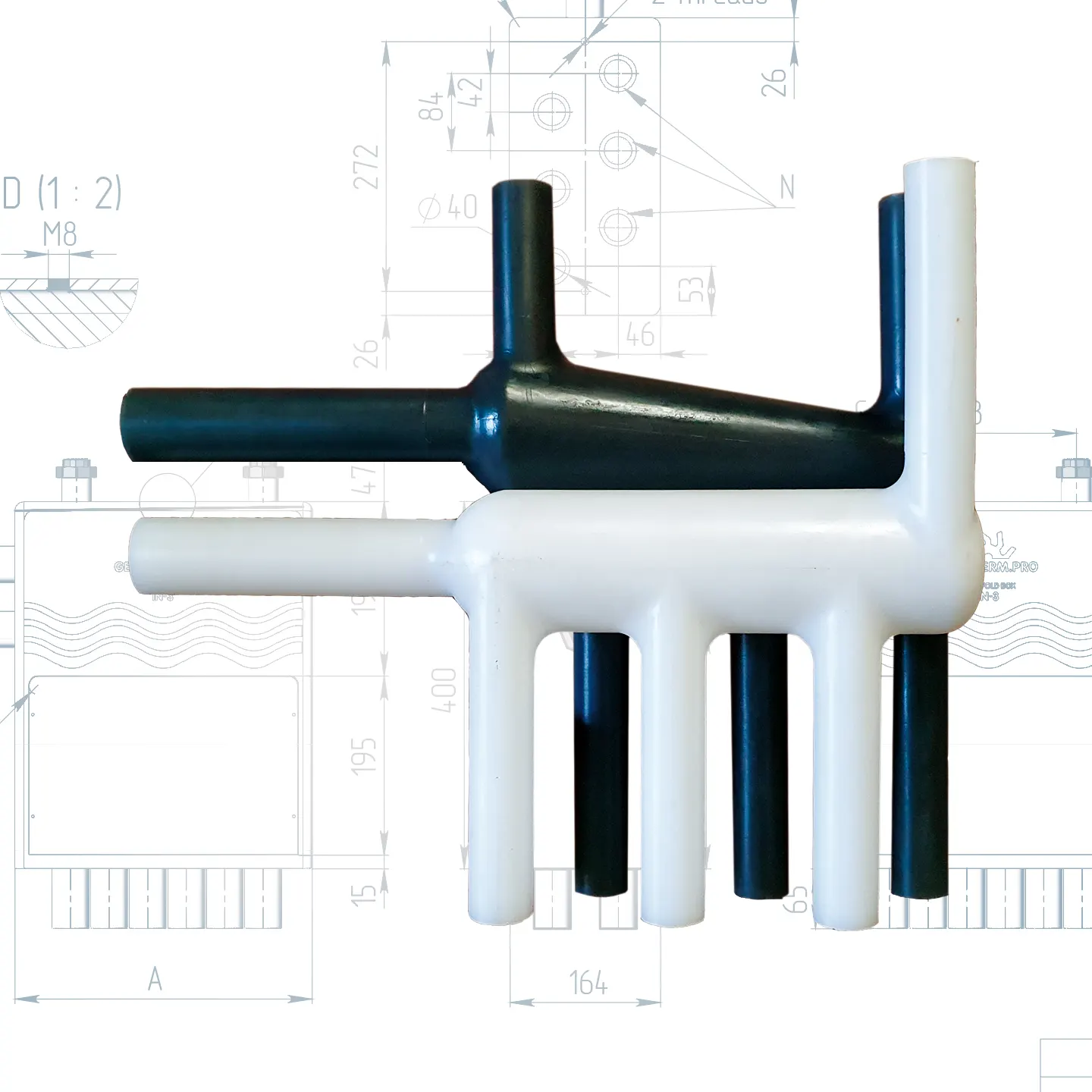

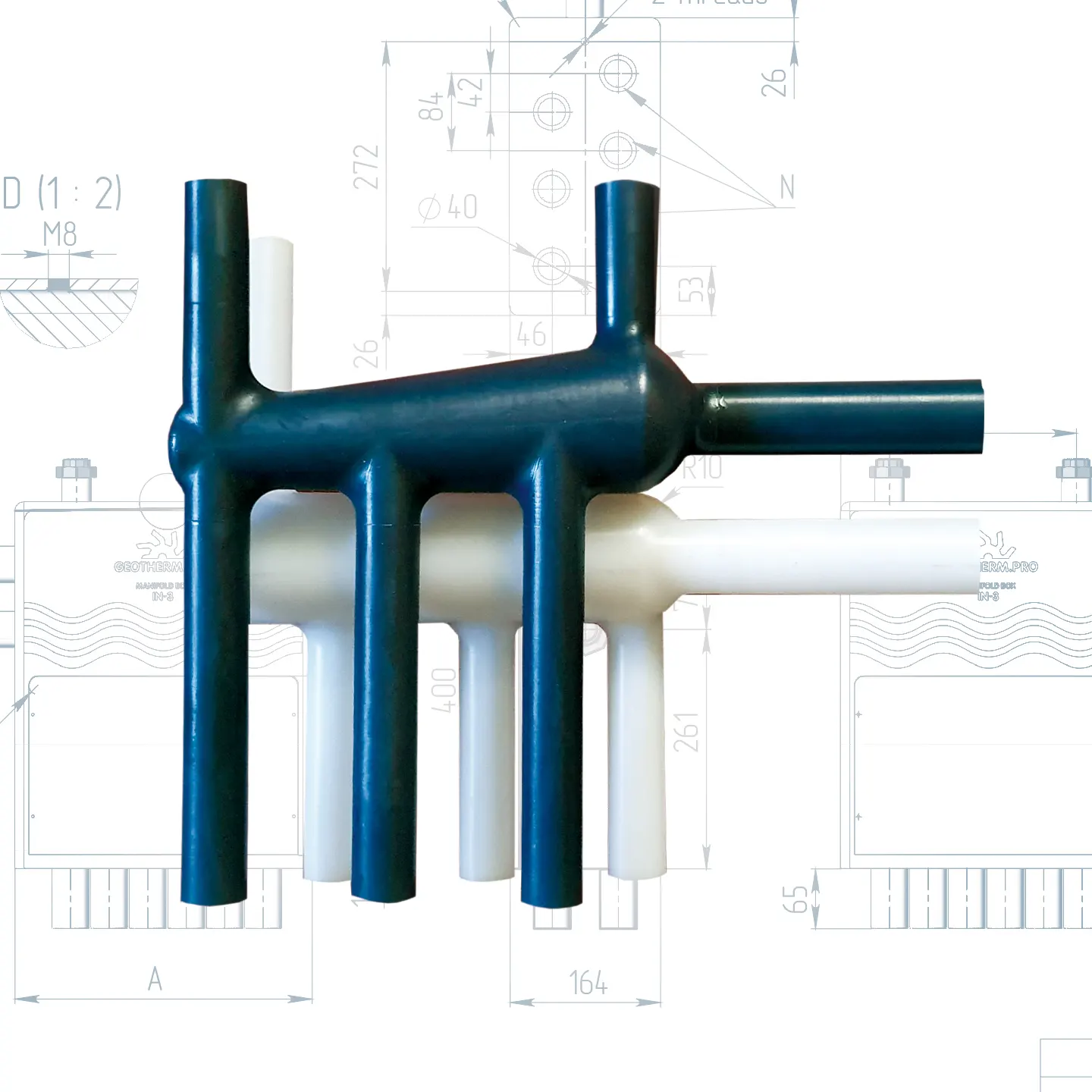

Настінна колекторна шафа 'BOX IN-3F' з витратомірами та клиновими засувками призначена для контролю та регулювання потоку антифризу у 3 геотермальних петлях.

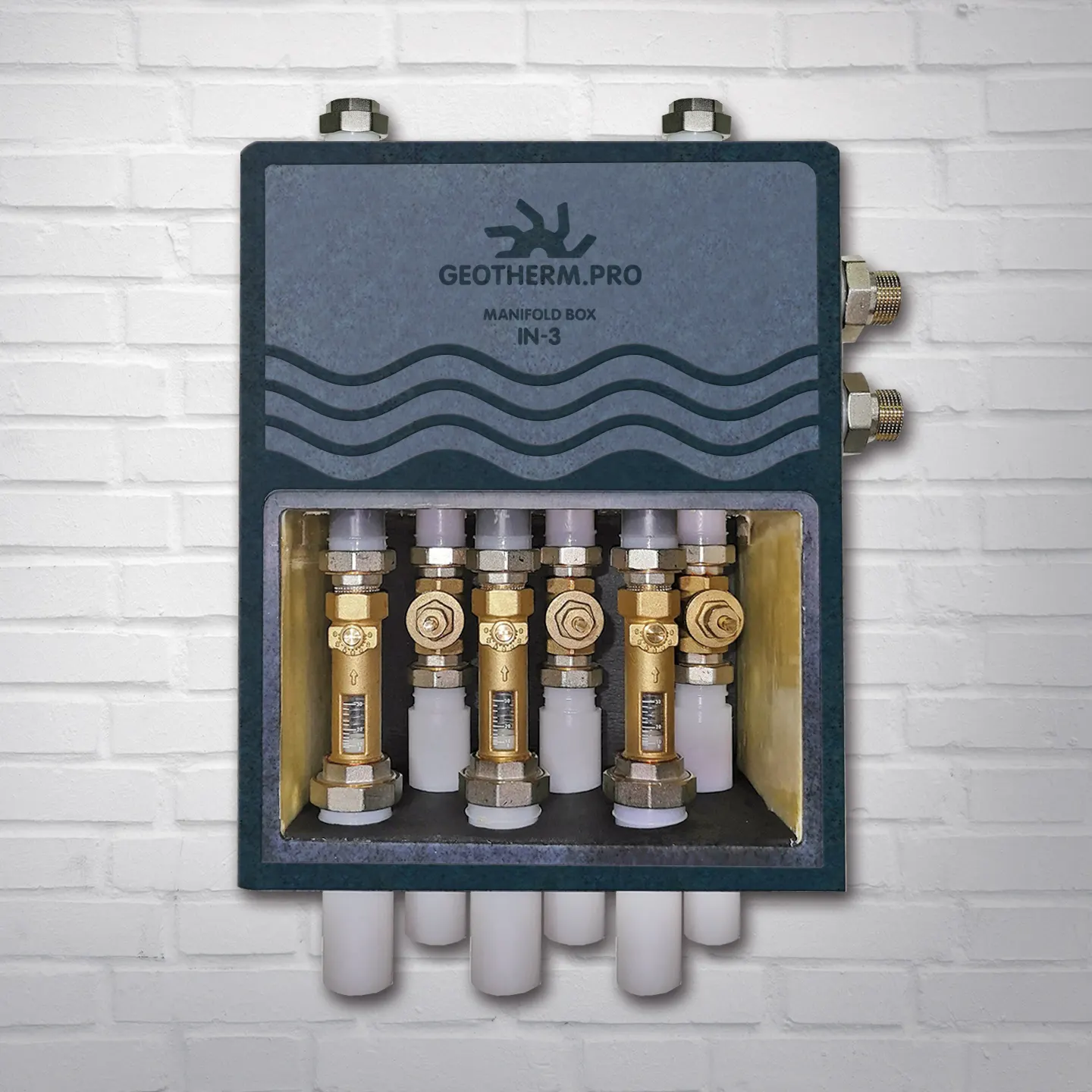

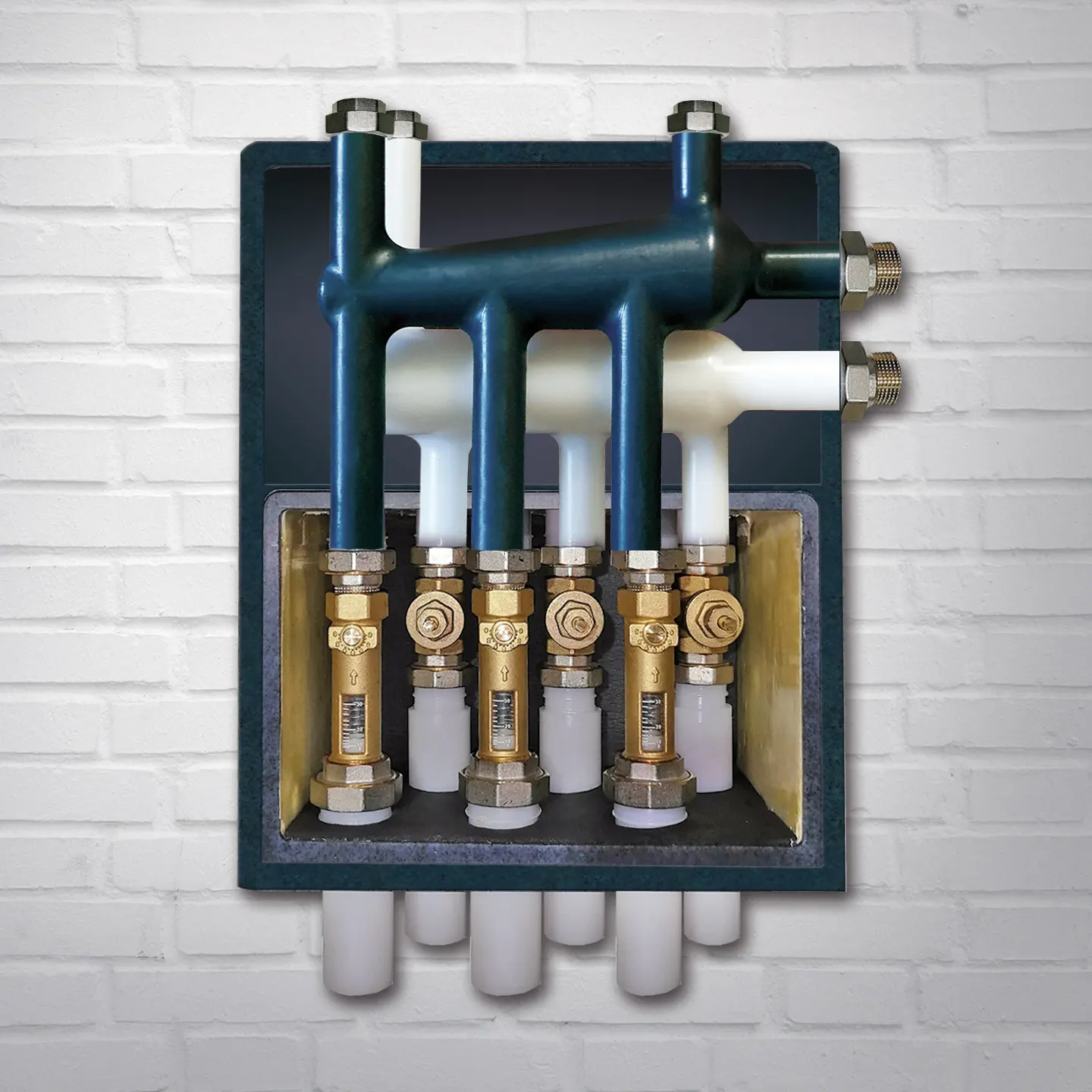

Витратоміри вкажуть наявність або відсутність протока антифризу, та допоможуть рівномірно налаштувати проток по всіх 3 геотермальних петлях. Регулювання рекомендуємо проводити за допомогою клинової засувки. У порівнянні з кульовим краном - клинова засувка плавно регулює потік рідини, в процесі тривалої експлуатації практично не змінює перетин потоку під впливом абразивних властивостей антифризу.
Повністю перекрити потік антифризу в геотермальній петлі дозволяють вбудований у витратомір кульовий кран та клинова засувка.
Підключення 'BOX IN-3F' до геотермального теплового насоса можливе як з правого, так і з лівого боку від теплового насоса. Для доступу до витратомірів і засувок передбачені двоє дверцят з нержавіючої сталі, що розташовані на протилежних лицьових сторонах колекторної шафи 'BOX'.
Гідравлічні підключення:
- згори 3 латунні розбірні муфти з внутрішнім різьбленням 3/4'' для встановлення заправних кранів, відвідників повітря, бака рівня, манометра, групи безпеки тощо;
- збоку 2 латунні розбірні муфти із зовнішнім різьбленням 1'' для підключення геотермального теплового насосу;
- знизу 6 поліетиленових патрубків Ø40 мм для геотермальних петель.
Найбільш компактні та зручні для монтажа колекторні шафи на ринку!
Розміри корпусу геотермальної шафи 'BOX IN-3V': довжина 324 мм, ширина (глибина) 164 мм, висота 400 мм. Габаритні розміри з патрубками підключень і різьбленнями: довжина 389 мм, ширина (глибина) 164 мм, висота 517 мм.
Робочий тиск антифризу до 5 атмосфер. Дозволяється короткострокове перевищення тиску до 10 атмосфер.
Робочі температури антифризу: від мінус 15°С до +50°С.
Рекомендуємо дві типові гідравлічні схеми підключення теплового насоса до геотермальної шафи `BOX`.
Схема №1 є найбільш компактною, швидкою та дешевою у монтажі. Можливе обмеження у застосуванні схеми №1 - невідповідні розміри або об'єм існуючих баків рівня.
Порада щодо застосування Схеми 1 при виконанні робіт із заповнення геотермальної системи антифризом:
- Перекрийте кульові крани, що встановлені між колекторною шафою `ВОХ` та геотермальним тепловим насосом
- У разі короткострокового перевищення тиску антифризу вище встановленого на запобіжному клапані, для тимчасового блокування запобіжного клапана - заблокуйте його верхню, пластмасову кришку
- Важливо: після закінчення заповнення колекторів - розблокуйте запобіжний клапан тиску
- Відкрийте кульові крани, встановлені між колекторною шафою `ВОХ` та тепловим насосом.

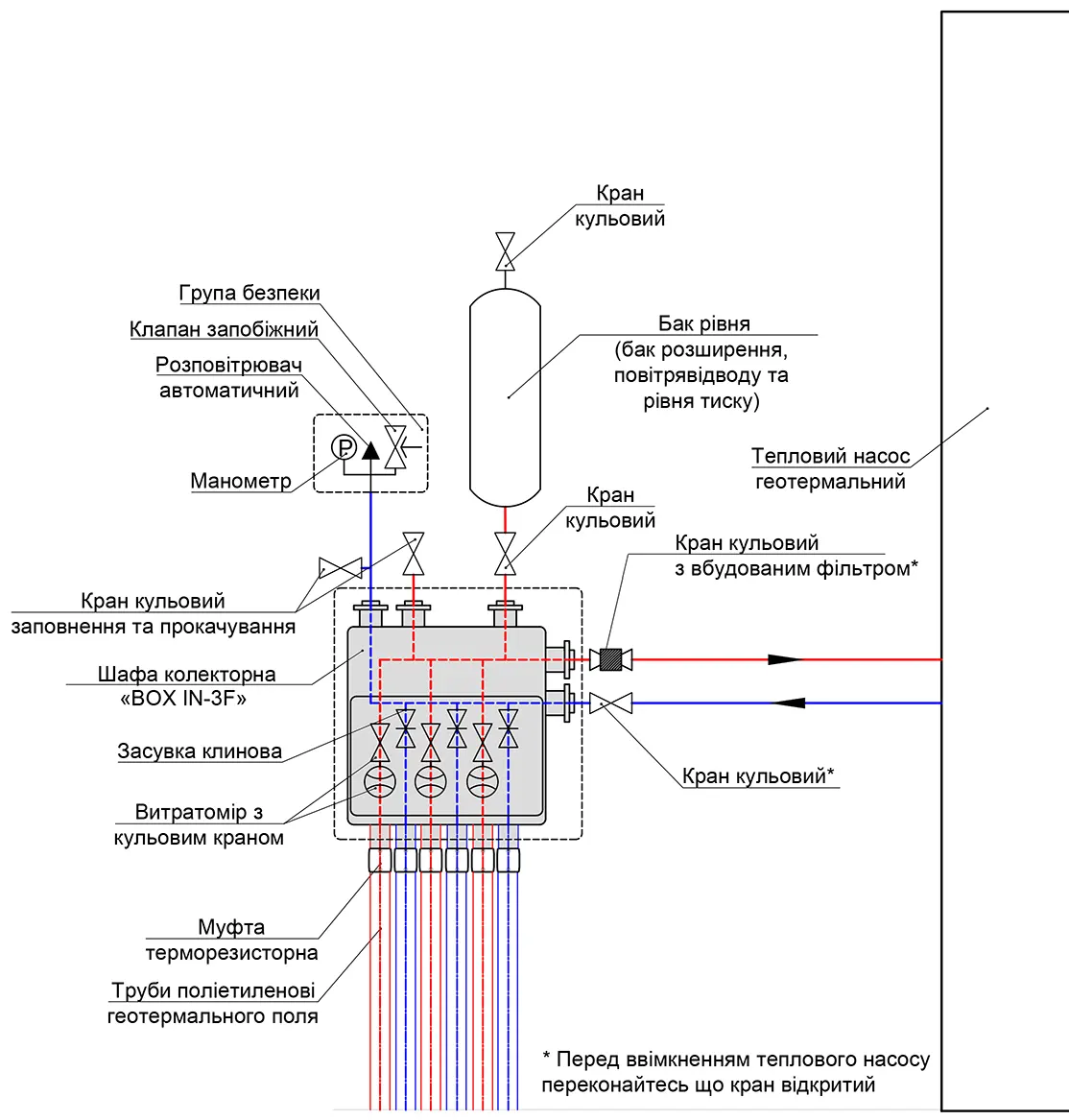

Рекомендована гідравлічна схема №1 підключення геотермальної колекторної шафи 'BOX IN-3F':
Схема №2 захищає тепловий насос від перевищення максимально допустимого тиску антифризу. Це відносно часта помилка малодосвідчених монтажників, здатна пошкодити геотермальний тепловий насос. Рекомендуємо Схему №2 у разі якщо монтаж, запуск або подальше обслуговування теплового насоса може здійснюватись спеціалістами, що не мають значного досвіду у геотермальних теплових насосах.

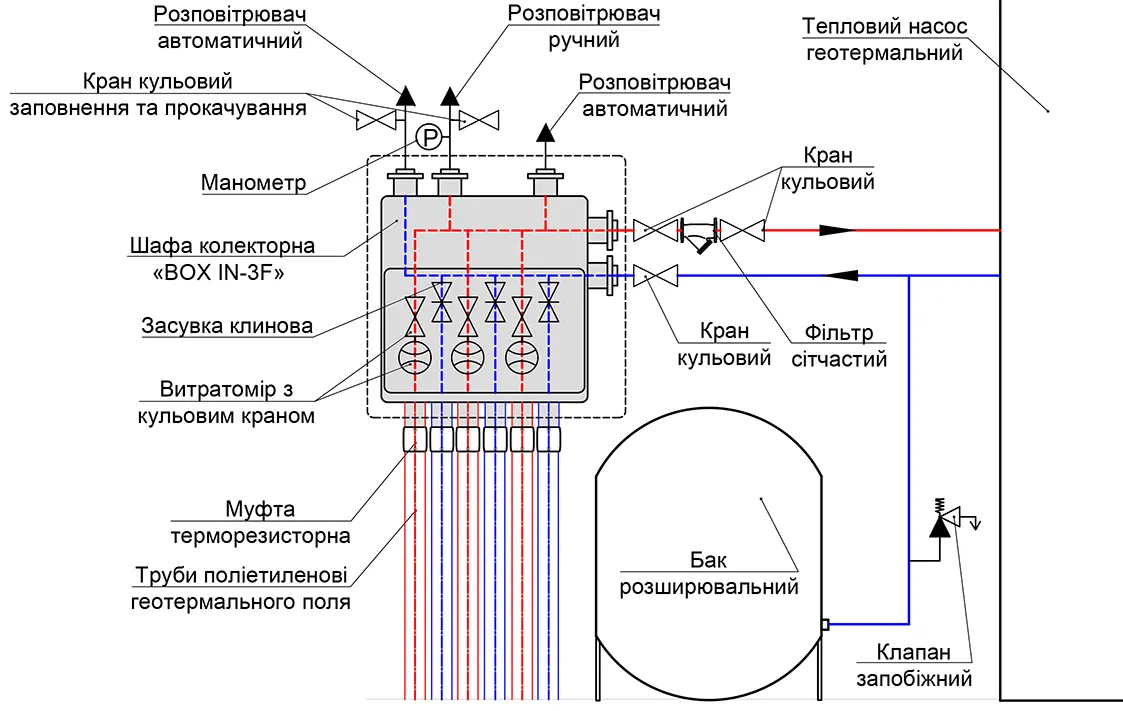

Рекомендована гідравлічна схема №2 підключення геотермальної колекторної шафи 'BOX IN-3F':
Фото під`єднання теплового насоса до геотермальної шафи BOX-IN3, післе закінчення монтажа у гіпсокартон, перед оздобленням плиткою:
